產品參數：

名稱：70w無刷驅動器

型號：BLD70

適配無刷電機：70w低壓直流無刷電機

 備注:

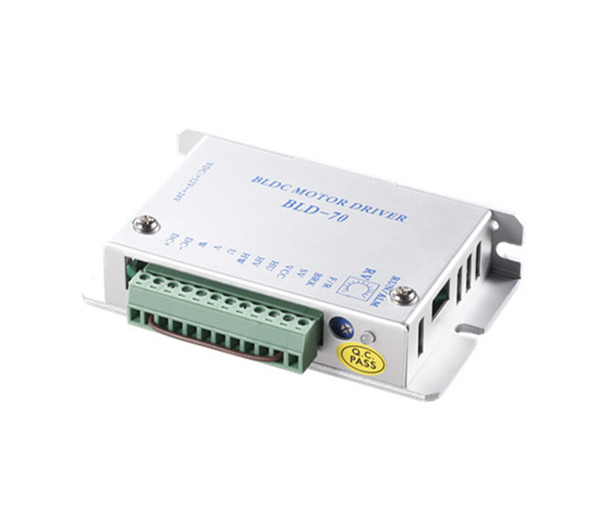

1、無刷電機的驅動器BLD70的圖片

2 額定參數

      使用測功機測量額定電流和額定轉速時，應在額定功率、額定轉矩情況下測得。使用測功機和示波器測量峰值電流時，應在額定轉速啟動瞬間測得。

3 外觀尺寸

  3-1 外觀

驅動器的外觀應光潔完好，若存在開裂、凹陷是不被允許的。

當驅動器遞交給客戶時，驅動器的快速剎車（BRK）和霍爾電源負極（DC-）端的連接線應已如圖1連接完好。

4 功能與運行

4-1 啟動和停止

當驅動器遞交給客戶的時候，驅動器的快速剎車（BRK）和霍爾電源負極（DC-）端的連接線已連接完好。當接通電源時，驅動器BLD-70便能帶動電動機自行運轉。

連接和斷開快速剎車（BRK）和霍爾電源負極（DC-）端的連接線可控制電動機的運行和停止。當快速剎車（BRK）和霍爾電源負極（DC-）端連接時，電動機運行。反之電動機停止運轉。

4-2 方向控制

連接和斷開F/R端和COM端的連接線可實現電動機不同方向的運轉。

當斷開F/R端和COM端的連接線時，電動機順時針運轉。

當連接F/R端和COM端的連接線時，電動機逆時針運轉。

 4-3 快速停止

當驅動器遞交給客戶的時候，快速剎車（BRK）和霍爾電源負極（DC-）端的連接線已連接。當接通電源時，驅動器BLD-70便能帶動電動機自行運轉。

連接或斷開快速剎車（BRK）和霍爾電源負極（DC-）端的連接線可控制電動機的自然運行和快速停止。

當斷開快速剎車（BRK）和霍爾電源負極（DC-）端的連接線時，電動機快速停止。

當連接快速剎車（BRK）和霍爾電源負極（DC-）端的連接線時,電動機運轉。

4-4 調速方法

 4-4-1 通過內置電位器（RV）設定

    順時針轉動電位器（RV），電動機速度增大。

逆時針轉動電位器（RV），電動機速度減小，旋轉至極限位置時，電動機停止運行。

 4-4-2 通過外部電位器設定

使用外部電位器進行調速時，定位器中間引出端連接SV端，兩側的引出端 分別連接REF+、COM端。此時的內置電位器（RV）需逆時針旋轉至極限位置。

 4-4-3 通過輸入模擬電壓設定

可輸入模擬電0~+5V設定時，內置電位器（RV）需逆時針旋轉至極限位置。

5 使用指引

  5-1 電源

BLD-70輸入電源應為DC12V~30V。
